技术巡猎 比亚迪 车辆热管理系统及车辆---“有热泵就是先进的”，这样的概念在2020年前好使，如今烂大街了。热泵系统在低温环境下其实是比较难受的，特别是进入压缩机之前的工质本身就很冷的情况下。工质初始温度低，压缩机就得消耗更多的能量，把它压缩到足够热、足够高压的状态。冬天暖风本来就来得很慢，效率就很容易往下掉。

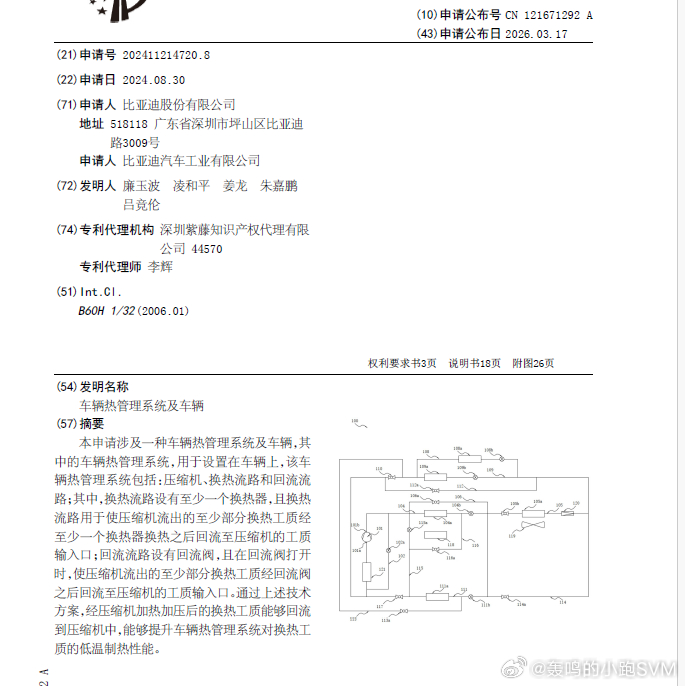

“低温制热性能受限”这个问题，就是这个专利的主题。
思路也不复杂：压缩机吐出来的一部分高温工质，可以先拐个弯，送回压缩机入口前面。这样绕回来的热工质，会和原本低温的工质混合---懂了吧！想不想发动机的废气再回收！这就是空调界的EGR技术！
当然实际目的不同，可是原理大体是近似的。这么做可以提升工质在加热前的初始温度，进而提升低温制热性能，同时提升压缩机冷启动效率。逻辑就像冬天烧开水，起初壶里全是冰水会非常慢；但如果你先倒一点温水进去……这也不是凭空多出的热量，而是把系统里已经有的热，更重新调度一下而已。
所以这份专利最核心的东西，就是那条回流流路和回流阀。回流阀打开时，压缩机出来的一部分工质会经过这条回路，重新回到压缩机输入口。
很简单的一个专利了？工程上真做起来肯定不能只讲个故事。高温工质回流这件事，会担心的一个事情是状态不稳定，以及把压缩机给折腾坏了。所以这专利又加了一个气液分离器，放在回流阀和压缩机之间，主要是为了让进入压缩机的工质尽量保持干燥，避免各处换热后形成气液混合态又直接进压缩机，这是已经开始考虑可靠性边界了。
然后，从单独回流开始，整车热管理网络架构其实也挺大的，车舱制热、车舱制冷、外界空气换热、电驱换热、电池换热，全都接进来了。权利要求里能看到，第一换热流路管车舱制热，第二换热流路对接外界冷源/热源，第三换热流路管电驱，第四换热流路管车舱制冷，第五换热流路管电池，外加一堆旁通和通断阀门。
这意味着它不是在修一个“暖风小补丁”，而是在做整车级的热量调度系统。专利附图说明里列了二十多种工作模式：单独给车舱制冷、单独给电驱冷却、单独给电池冷却，也有车舱和电池一起工作、车舱和电驱一起工作，还有空气源采暖、电驱余热采暖、电池热源采暖，甚至还有“无低压热源时的热气旁通模式”，这就很能说明问题了---实际上考虑的不是乘客的需求，也有电池电驱的需求。
硬件只是棋盘，真正拉开差距的是下棋的人。设计是第一步，接下来，有没有想法是“能不能用好”的关键。
