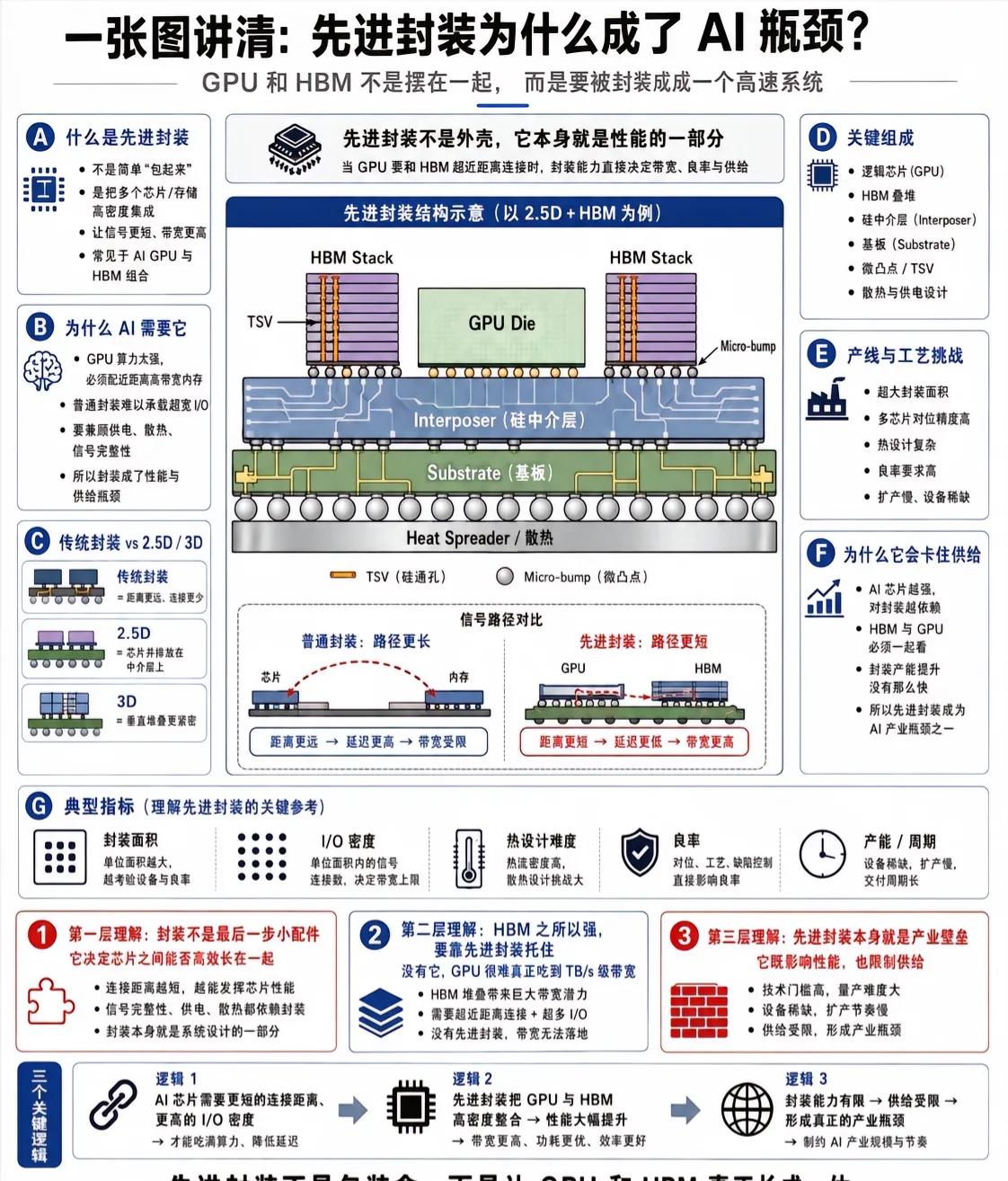

先进封装成AI瓶颈 极简解读 核心本质 先进封装不是简单包装，是把GPU与HBM高密度集成为高速系统，直接决定带宽、性能与供给。 1. 为什么AI必须用它 普通封装信号路径长、带宽不足；先进封装（2.5D/3D）缩短连接距离，实现低延迟、超高带宽，匹配AI高算力需求。 2. 核心结构（2.5D+HBM） GPU + HBM堆叠 + 硅中介层 + 基板，通过TSV、微凸点实现高速互联。 3. 与传统封装差异 - 传统封装：芯片距离远，带宽受限 - 2.5D：芯片并排，中介层互联 - 3D：垂直堆叠，连接最紧密 4. 瓶颈根源 超大封装面积、高精度对位、复杂热设计、设备稀缺、扩产慢，产能/良率受限，制约AI芯片供给。 先进封装让GPU与HBM真正一体，技术+产能双重受限，成为AI产业核心瓶颈。 高端封装 封装结构 AI封装 封装类型 高速光模块封装 智能封装 封装方案
