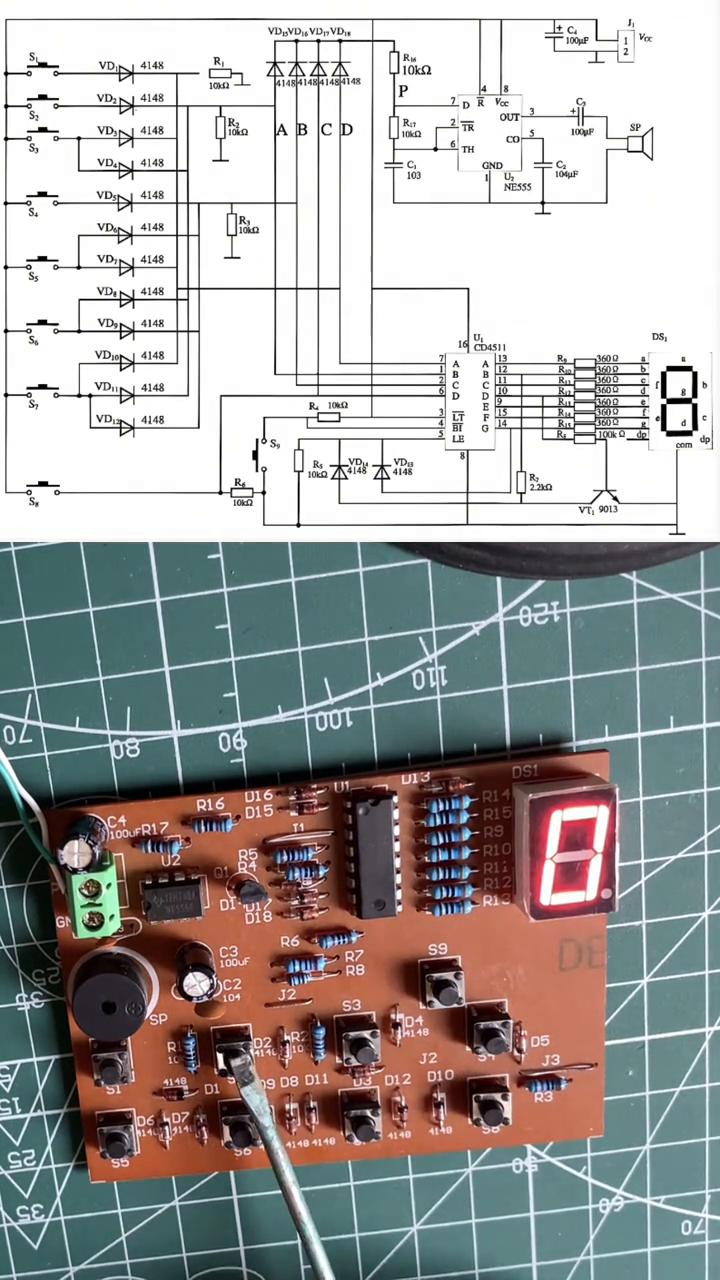

按键不自锁问题的解决。 上次发现八路抢答器其中有两个按键无法实现自锁，分别是第一路按键和第七路按键。今天就针对学员焊接的电路进行分析，造成不能自锁的原因是什么？ 这个电路中使用的数码管驱动芯片是HEF4511BP，从原理图看它的第五脚是一个锁存使能引脚，每次按下任意路时也会有一个高电压加到这个引脚上。用万用表测只有按下第一路和第八路芯片第五脚没有高电压出现。 根据电路图怀疑三极管VT1有问题，通过测量三极管的集电极和发射极直接的电压为0.65V，处于饱和的状态。断电后测这两极之间的阻值只有0.4欧姆。 通过对电路板后面焊点的检查发现集电极与基极引脚之间的焊点有桥连，使三极管始终处于饱和状态，这样拉低了第五引脚的电位。用烙铁把这两个引脚的焊盘之间断开，接上6.5伏电源后再进行按键测试就可以看到当按到第一路和第七路按键时就可以实现自锁了。 下面看一下整体按键的效果。今天就演示到这里，感谢你的观看，下次再见。电子及工控技术。
