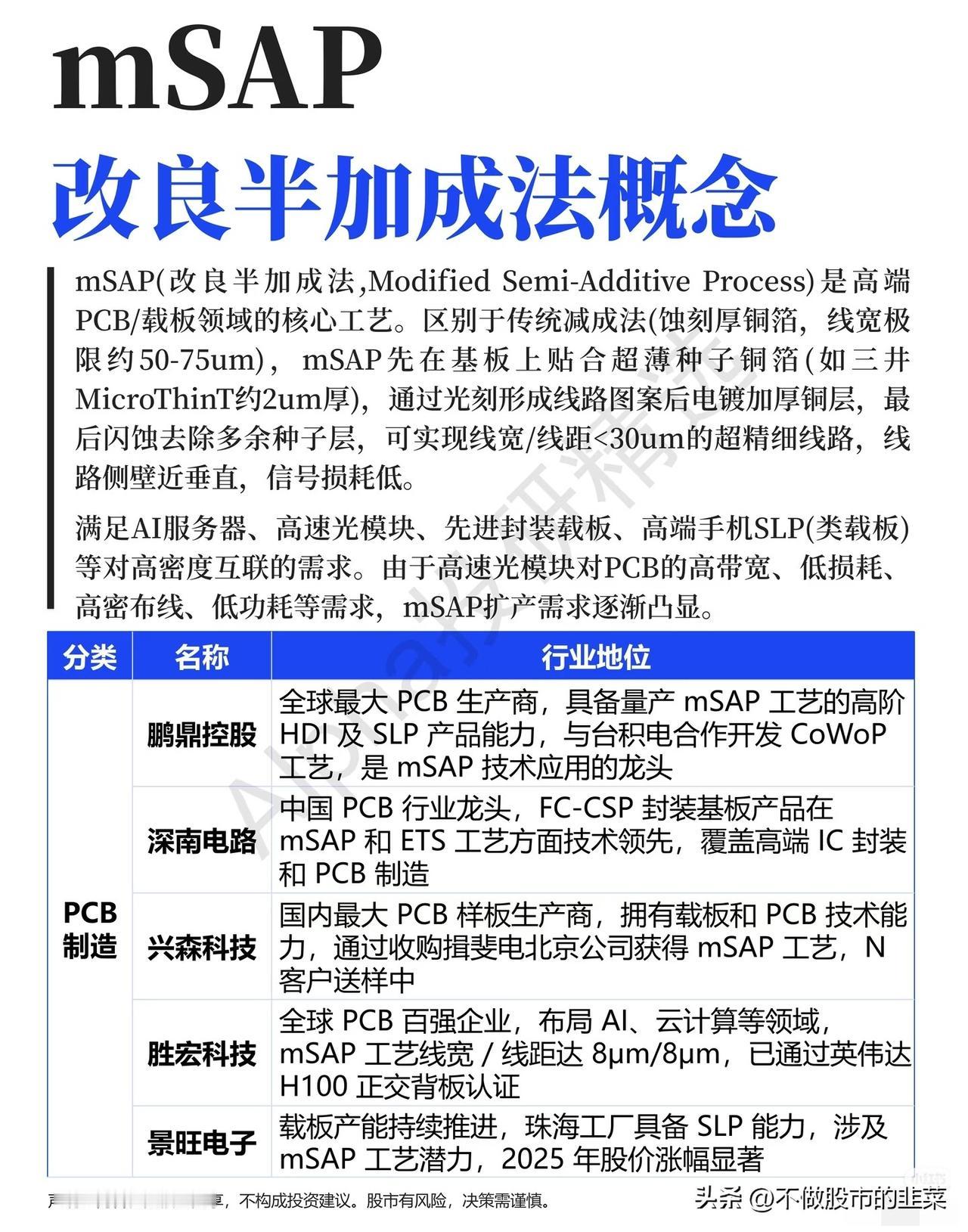

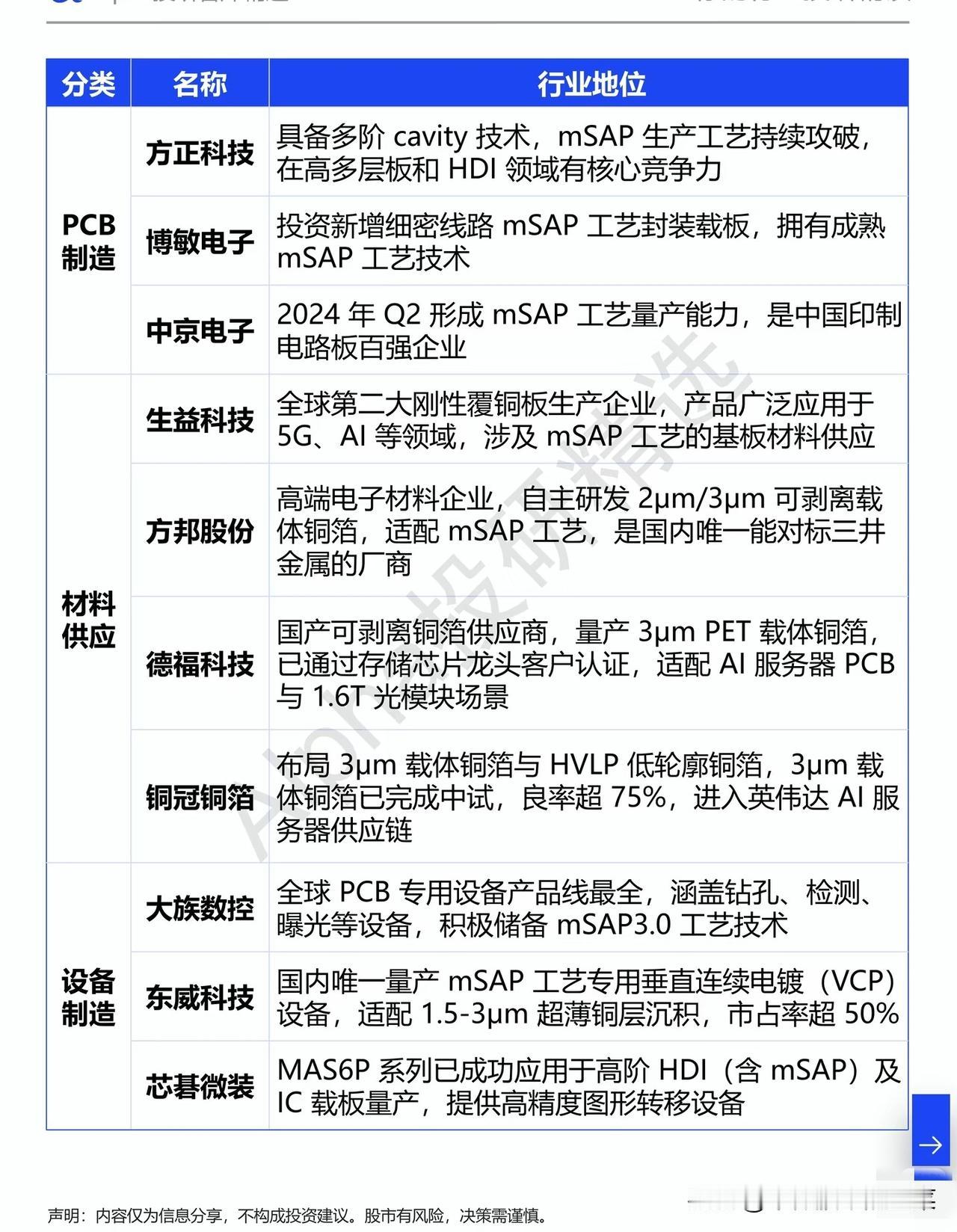

AI算力爆发，谁握住了PCB超精细制造的“钥匙”？ AI服务器、高速光模块的算力竞赛背后，一场PCB制造工艺的革命正在悄然打响。随着国内先进封装、高速互联政策持续加码，改良半加成法（mSAP）正从行业“黑话”变成决定企业竞争力的核心变量，成为高端PCB赛道的新战场。 一、核心逻辑：为什么mSAP是AI时代的刚需？ 传统减成法工艺的线宽极限在50-75μm，早已无法满足AI服务器PCB的高密度布线需求。而mSAP工艺通过超薄种子铜箔+电镀加厚+闪蚀去除的流程，可实现线宽/线距＜30μm，甚至做到8μm/8μm的超精细线路，信号损耗更低、布线密度更高，完美适配1.6T光模块、AI服务器正交背板的高带宽、低损耗需求，是先进封装载板与高端PCB的“必备钥匙”。 二、产业链龙头拆解：三大环节的国产突破 1. PCB制造环节 鹏鼎控股作为全球PCB龙头，是mSAP技术应用的标杆，与台积电合作开发CoWoP工艺；深南电路、胜宏科技在FC-CSP封装基板、英伟达AI服务器背板上实现技术突破，其中胜宏科技的mSAP工艺线宽已达行业顶尖水平。 2. 材料供应环节 方邦股份是国内唯一对标三井金属的厂商，自主研发的2μm/3μm可剥离载体铜箔适配mSAP工艺；德福科技、铜冠铜箔的3μm载体铜箔已进入AI服务器供应链，打破海外材料垄断。 3. 设备制造环节 东威科技的VCP电镀设备市占率超50%，是国内唯一量产mSAP专用电镀设备的厂商；大族数控、芯碁微装则在曝光、图形转移设备上实现关键突破，为工艺量产保驾护航。 三、趋势与风险提示 随着AI算力需求持续扩容，mSAP扩产潮已至，从PCB制造到材料、设备的全链条国产替代空间广阔。但需注意，mSAP工艺良率爬坡周期长、技术迭代快，海外厂商仍在高端市场占据先发优势，行业竞争加剧可能导致利润承压。
