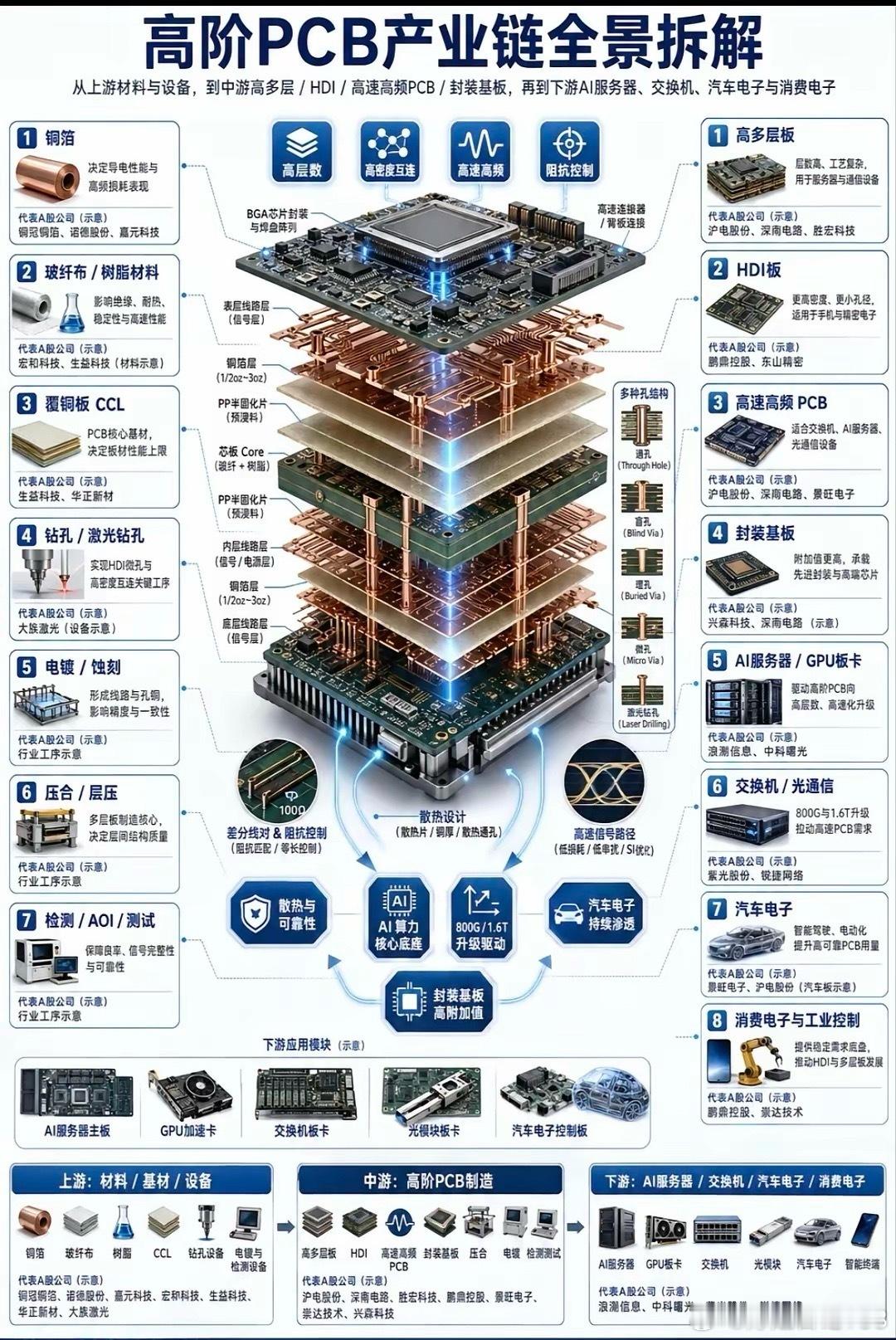

AI算力狂飙，高阶PCB凭什么成“隐形赢家”？AI服务器的算力竞赛愈演愈烈，可很少有人注意到，支撑起每秒万亿次数据交互的，是一块巴掌大的高阶PCB。当市场目光聚焦于GPU、光模块时，这条算力基建的“血管”正迎来爆发式增长，甚至决定着高端AI硬件的性能上限——高阶PCB，正在成为算力时代最被低估的赛道。高阶PCB的价值，藏在它的“复杂性”里。和普通消费电子PCB不同，AI服务器用的高多层板、HDI板，动辄几十层堆叠，需要在方寸之间实现高密度布线、阻抗控制与低损耗传输。从上游铜箔、玻纤布、覆铜板等基材，到钻孔、电镀、压合等精密工艺，再到下游AI服务器、交换机的落地应用，每一环都在考验企业的技术壁垒。比如高速高频PCB，需要通过特殊材料和工艺，将信号传输损耗降到最低，这正是沪电股份、深南电路等龙头的核心优势。AI算力的升级，正在直接拉动高阶PCB的需求爆发。随着800G/1.6T光通信、高算力AI服务器的普及，市场对PCB的层数、密度和传输速度要求水涨船高。高多层板用于服务器背板连接，HDI板适配手机与精密电子，封装基板则承载先进封装的高附加值环节，每一个细分赛道都在AI浪潮中迎来扩容。同时，汽车电子的智能化、电动化趋势，也在推动车用PCB用量持续提升，进一步打开行业成长空间。从产业链格局看，国内厂商正加速打破海外垄断。生益科技、华正新材等基材企业实现关键材料突破，大族激光等设备厂商支撑国产工艺升级，而鹏鼎控股、景旺电子等PCB厂商，已在AI服务器、汽车电子领域完成布局。但高阶PCB的技术壁垒仍在，比如微盲孔加工、阻抗控制等工艺，仍需持续的研发投入和产能建设。算力时代的竞争，从来都不是单点突破，而是全链条的协同升级。高阶PCB作为算力硬件的“骨架”，正随着AI、高速通信和汽车电子的浪潮，迎来前所未有的发展机遇。那些能啃下技术硬骨头、打通产业链关键环节的企业，终将在这场算力基建竞赛中，收获属于自己的红利。
